铁电材料因其具有稳定的自发极化，且在外加电场下具有可切换的极化特性，在非易失性存储器、传感器、场效应晶体管以及光学器件等方面具有非常广阔的应用前景。与传统的三维铁电材料不同，二维范德华层状铁电材料表面没有悬空键，这可以大大降低表面能，有助于实现更小的器件尺寸。此外，传统三维铁电薄膜的外延生长需要合适的具有小的晶格失配的基材，而在二维层状材料中，许多具有不同结构特性的层可以被堆叠并用于铁电异质结构器件，不受基底的限制，从而提供了广泛的铁电特性可调性。某些二维层状材料已经在实验或理论上被报道为铁电材料，包括薄层SnTe、In₂Se₃、CuInP₂S₆、1T单层MoS₂、双层或三层WTe₂、铋氧氯化物和化学功能化的二维材料等。然而，目前对二维材料铁电畴结构的调控及铁电-反铁电相变等方面仍缺乏系统性的研究，在范德华层状材料中实现连续的铁电域可调性和铁电-反铁电相转变仍然是一个挑战。

　　近日，中国科学院苏州纳米技术与纳米仿生研究所康黎星研究员团队与中国人民大学季威教授团队、南方科技大学林君浩副教授团队合作，在新型二维铁电材料铁电畴结构的调控方面取得重要研究进展，团队发现了一种具有室温本征面内铁电极化的新型二维材料Bi₂TeO₅，并观测到由插层铁电畴壁诱导的铁电畴大小、形状调控机制以及由此产生的铁电相到反铁电相的转变。团队首次采用CVD法合成新型的超薄室温二维铁电材料Bi₂TeO₅，通过压电力显微测（PFM）证实该材料存在面内的铁电畴结构，结合电子衍射及原子尺度的能谱分析和第一性原理计算结果对其结构进行了解析，结合像差校正透射电镜对亚埃尺度的离子位移进行了分析（图1）。对Bi₂TeO₅中畴结构的进一步研究发现，样品中存在大量的条状畴结构。原子尺度结构分析和计算结果表明，由于Bi/Te插层的存在，有效降低了畴壁的应变能，从而使得180°畴壁的条状畴能够稳定(图2)。研究还表明，通过调控前驱体中Bi₂O₃和Te的比例还可以有效实现180°铁电畴宽度的调控及实现铁电-反铁电相的反转（图3、图4）。除此之外，Bi/Te插层的引入除了能够改变铁电畴的大小，同时还可以对畴壁的方向进行调控（图5）。

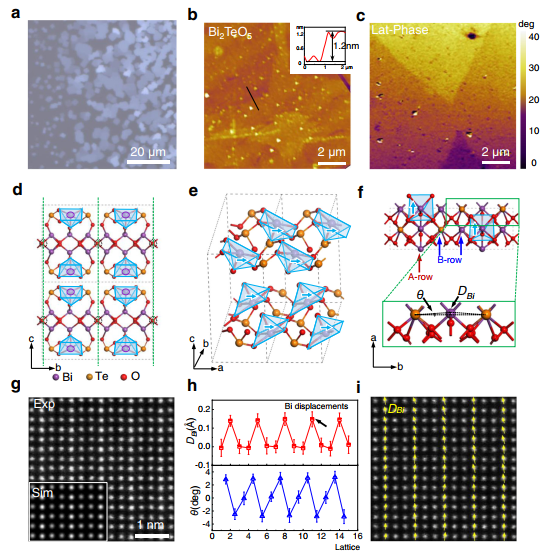

　　图1. 二维层状铁电材料Bi₂TeO₅的CVD生长及结构表征。（a）二维层状Bi₂TeO₅的光镜图；（b-c）样品的表面形貌及对应的面内PFM图像；（d-f） 不同方向Bi₂TeO₅的结构模型以及铁电极化的产生；（g-I） Bi₂TeO₅的原子尺度结构表征及对应的极化分布

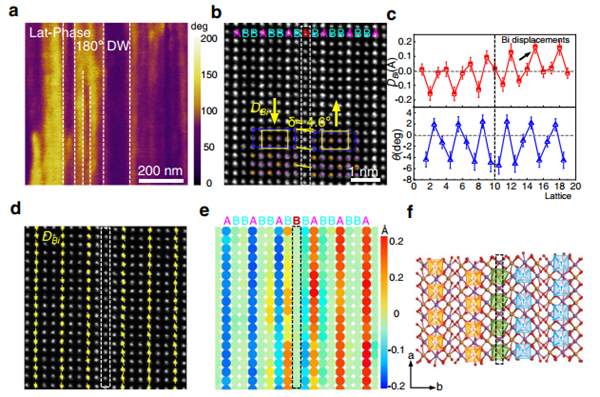

　　图2. Bi/Te插层诱导的180°铁电畴的形成。(a) Bi₂TeO₅中典型条状180°铁电畴的面内PFM；(b) 180°铁电畴壁的原子尺度HAADF-STEM图；(c-e) 180°铁电畴壁处铁电离子位移(D_Bi)及晶格畸变(晶格转角θ)的原子尺度分析；(f) 弛豫后180°铁电畴的结构模型

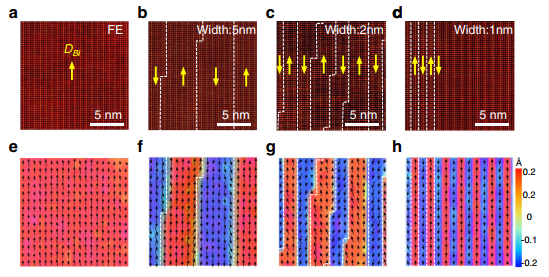

　　图3. 插层对畴宽度的调控及铁电相到反铁电相的转变。(a-d) 具有不同周期的180°畴HAADF-STEM图像；(e-h) 分别为对应图a-d中的离子位移分布

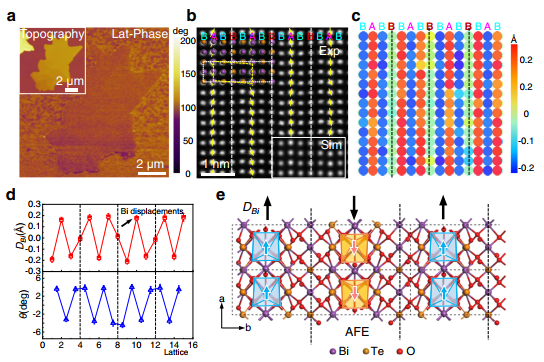

　　图4. 插层诱导的反铁电相。(a) 具有反铁电性样品的PFM；(b-d) 反铁电样品中的原子尺度极化分布及晶格畸变分析；(e) 弛豫后的反铁电相结构模型

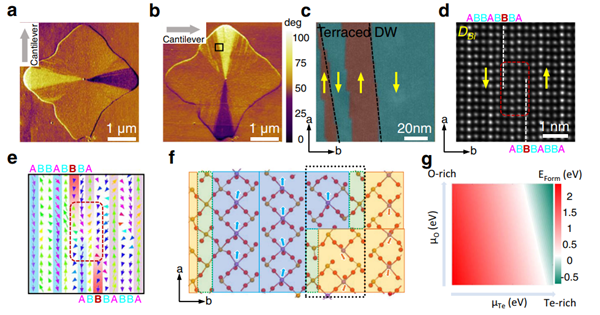

　　图5. 畴壁台阶的形成及插层对畴壁取向的影响。(a-b) 样品中扇形铁电畴的面内PFM图像；(c) 扇形铁电畴边缘处大量台阶形成的倾斜畴壁面；(d-e) 畴壁台阶的原子尺度HAADF-STEM图像及对应的离子位移分析；(f) 弛豫后的畴壁台阶结构模型；（g) Te和O浓度对畴壁台阶形成焓的影响

　　本研究工作对Bi₂TeO₅室温面内铁电性的报道丰富了本征二维铁电材料体系，同时原子插层作为新的调控单元对铁电畴大小及方向的调控，以及由此产生的铁电-反铁电相变，为二维铁电材料畴结构及相结构的调控提供了新的思路，并为其在未来纳米器件领域的应用提供了新的材料基础。相关工作以Continuously tunable ferroelectric domain width down to the single-atomic limit in bismuth tellurite为题发表于Nature Communications，松山湖材料实验室副研究员韩梦娇与中国人民大学王聪博士后为论文共同第一作者。中科院苏州纳米所康黎星研究员、南方科技大学林君浩副教授、中国人民大学季威教授为共同通讯作者。该研究获得了国家重点研发计划、国家自然科学基金等项目的支持。

　　文章链接
